Ce este un plotter?

Plotterul folosește pixuri automate multicolore pentru a crea linii pe hârtie și citește comenzile de la computer. Poate crea diagrame, hărți, grafice, desene și altele. Utilizează unul sau mai multe pixuri automate pentru a desena o linie.

Ce este un plotter?

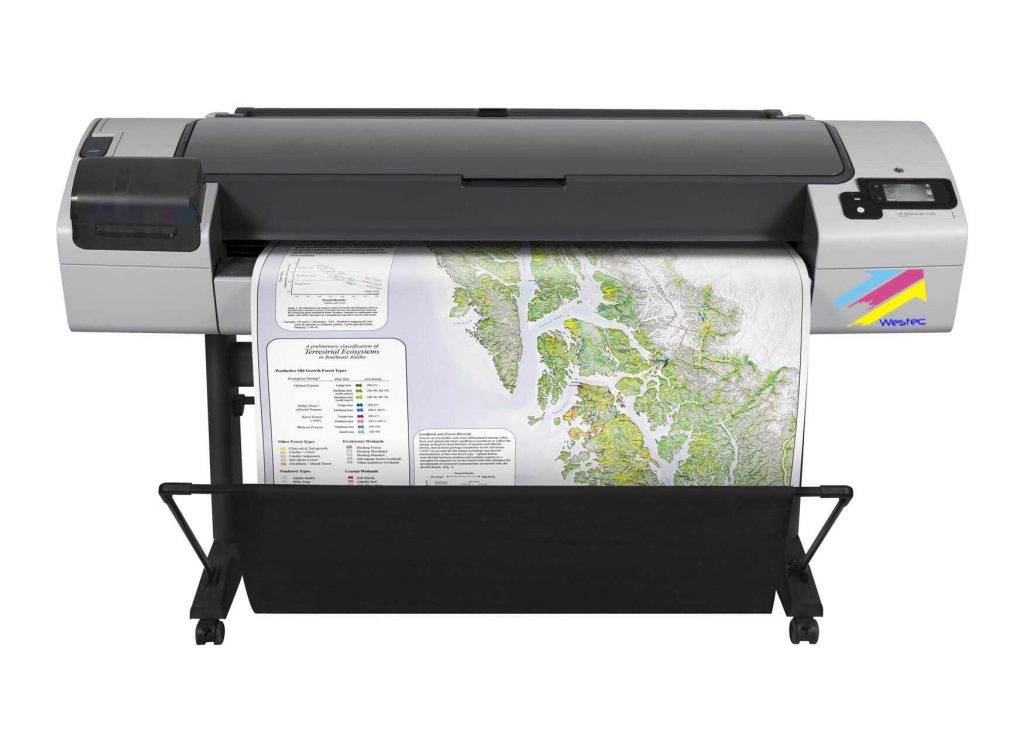

Un plotter este, în esență, un tip de tehnologie de imprimare. Este un dispozitiv de ieșire al computerului care este utilizat pentru a crea imagini de înaltă calitate, imagini de format mare și diagrame și desene pe suprafețe plane sau hârtie. Are un pat plat care ajută la imprimarea pe suprafețe plane. Acest dispozitiv funcționează pe baza graficii vectoriale.

Nu este ca o imprimantă tradițională simplă care generează imagini prin pulverizarea de puncte mici de cerneală pe hârtie sau toner (ca imprimantele deskjet și LaserJet), ci plotterele folosesc pixuri, creioane sau alte instrumente de desen pentru a se deplasa pe hârtie, producând linii continue și detaliate.

Acest dispozitiv interpretează comenzile de la un computer pentru a desena linii pe hârtie cu unul sau mai multe pixuri automate multicolore. Un plotter poate desena linii continue de la punct la punct direct din fișiere grafice vectoriale sau comenzi.

Necesitatea plotterului

În mijlocul secolului XX, când inginerii și arhitecții aveau nevoie de o modalitate mai precisă și mai eficientă de a produce desene tehnice și diagrame. La acea vreme, înainte de apariția plotterelor, tehnologia nu era foarte avansată, iar imprimantele tradiționale nu erau foarte eficiente și precise pentru imprimarea de imagini de înaltă calitate, hărți, diagrame etc.

Astfel, inginerii și arhitecții trebuiau să folosească tehnici manuale, cum ar fi desenul de mână sau utilizarea unor mașini precum pantografele, care erau metodele principale pentru crearea desenelor la scară mare. Aceste metode erau consumatoare de timp, necesitau multă muncă și erau mai predispuse la erori. Pentru a depăși aceste probleme, au fost introduse și dezvoltate plotterele.

Unul dintre primele plottere a fost Graphomat Z64 controlat de computer și tranzistorizat de Konrad Zuse în 1958, prezentat și la Hannover Messe în 1961. Primul plotter a fost creat de Remington-Rand în 1953. A fost utilizat în combinație cu computerul UNIVAC pentru a realiza desene tehnice.

Un număr de limbaje de control al imprimantei au fost create pentru a opera plotterele cu pixuri și pentru a transmite comenzi precum ridicarea pixului de pe hârtie, plasarea pixului pe hârtie sau desenarea unei linii de aici până aici. Trei limbaje comune de control al plotterelor bazate pe ASCII sunt HP-GL de la Hewlett-Packard, succesorul său HP-GL/2 și DMPL de la Houston Instruments.

Tipuri de plottere

Există diferite tipuri de plottere disponibile pentru diverse aplicații, cerințe și proiecte. Următoarele sunt tipurile de plottere:

Plottere electrostatice

În plotterele electrostatice, imaginile sunt produse pe hârtie folosind grafica raster în loc de grafica vectorială. Prin utilizarea cernelii toner, se generează pixeli matrice de puncte pe hârtie. Plotterul creează sarcini de înaltă tensiune pe hârtie, iar aceste sarcini lovesc cerneala toner pentru a desena proiecte asistate de computer (CAD-uri). Acestea sunt mult mai rapide și economice ca preț, dar produc imagini de calitate inferioară comparativ cu plotterele cu pixuri.

Plottere cu pixuri

Este un tip de plotter care folosește un pix sau un creion mecanic pentru a desena linii pe hârtie. Sunt adesea utilizate pentru desene tehnice monocrome și ilustrații. Plotterele cu pixuri sunt apreciate pentru precizia și versatilitatea lor. Ele oferă acuratețe și viteză, ceea ce le face populare.

Plottere cu jet de cerneală

Aceste tipuri de plottere folosesc tehnologia cu jet de cerneală și pixuri cu jet de cerneală colorate pentru a oferi imagini și grafice color de înaltă calitate. Sunt cele mai potrivite pentru aplicații care necesită ieșiri vibrante, detaliate, lucrări de precizie, cum ar fi designul grafic, randările arhitecturale și arta fină într-un timp mai scurt. Sunt utilizate frecvent pentru imprimante mari, cum ar fi panouri publicitare, bannere și semne mari folosite pentru indicații rutiere.

Plottere de tăiere

Plotterul de tăiere este o mașină de tăiere la scară mare care folosește cuțite/lame în loc de pixuri pentru a tăia designul dintr-un material (cum ar fi filmele plastice sau filmele de vinil) care se află pe suprafața plană a plotterului. Plotterul primește o comandă de la computer, iar cuțitul o execută pentru a tăia materialul la dimensiunile corespunzătoare cu mare precizie. Sunt utilizate frecvent pentru autocolante, scrapbooking și cardmaking.

Plottere cu tambur

Plotterele cu tambur, așa cum sugerează numele, folosesc un tambur rotativ pentru a mișca hârtia la stânga și la dreapta, în timp ce unul sau mai multe pixuri fixe scriu în sus și în jos. Aceste plottere sunt capabile să producă imagini de format mare și erau populare în trecut pentru aplicații precum realizarea de hărți și desene tehnice.

Capacitatea plotterului de a desena în numeroase culori este îmbunătățită prin utilizarea mai multor pixuri. În unele imprimante LaserJet, tambururile sunt folosite pentru a imprima pe pagini.

Plottere cu pat plat

Un plotter cu pat plat funcționează cu hârtie care este așezată pe o suprafață plană într-o poziție staționară. În acest plotter, pixul de scriere se mișcă pe axele x și y. Există diferite tipuri de pixuri disponibile în mai multe dimensiuni și culori. Hârtia este așezată pe suprafața plană, în timp ce pixul (conectat la brațul mobil) se mișcă și desenează pe hârtie.

Dimensiunea hârtiei este determinată de dimensiunea suprafeței plane pe care este așezată. Plotterele cu pat plat mai mari au capacitatea de a imprima până la 60 de inci în lungime pe hârtie. Sunt capabile să imprime pe alte materiale, cum ar fi plastic, carton sau chiar metal.

Aplicații ale plotterului

Plotterele sunt utilizate pe scară largă în diferite domenii ale industriei datorită preciziei lor și capacității de a produce grafice de format mare și de înaltă calitate. Unele dintre acestea sunt:

• Industria arhitecturală și de inginerie (CAD, CAE, CAM)
• Design grafic și arte frumoase
• Sectorul educațional
• Industria textilă și a țesăturilor
• Industria publicitară și a semnalizării
• Cercetare și dezvoltare
• Cartografiere și Sistemul de Informații Geografice (GIS)
• Prototipare

Avantajele plotterului

Plotterele au mai multe avantaje care le fac potrivite pentru sarcini și industrii specifice în fiecare domeniu:

• Precizie și acuratețe: Plotterele sunt bine cunoscute pentru precizia și acuratețea lor, făcându-le perfecte pentru aplicații care necesită desene detaliate, precise și fără erori.
• Formate mari: Plotterele sunt bune la gestionarea desenelor, diagramelor și hărților supradimensionate. Ele pot gestiona dimensiuni mari de hârtie și medii. Plotterele de format mare și plotterele de format larg sunt cele mai potrivite pentru acest scop.
• Grafică bazată pe vectori: Plotterele pot scala imaginile fără pierderi de calitate, ceea ce înseamnă că folosesc grafica vectorială și liniile de desen de la punct la punct, asigurându-se că desenele rămân clare și clare la orice dimensiune și oferă imagini de înaltă calitate.
• Ieșire multicoloră: Plotterele sunt capabile să imprime imagini și diagrame de înaltă calitate și precise cu ajutorul pixurilor automate multicolore.
• Capacități de tăiere: Plotterele de tăiere sunt instrumente versatile care folosesc cuțite pentru a tăia bucăți din materiale, inclusiv viniluri, hârtii, plastic, țesături etc.
• Durabilitate: Plotterele sunt mult mai durabile comparativ cu imprimantele și sunt proiectate pentru angajamente pe termen lung și pentru a rezista cerințelor profesioniștilor și industriilor.

Dezavantajele plotterului

Mai jos sunt dezavantajele plotterului:

• Viteză: Plotterele sunt mai lente decât imprimantele, în special atunci când produc imagini de înaltă calitate și detaliate.
• Cost: Datorită detaliilor de înaltă calitate și lucrărilor de precizie, acestea s-au dovedit a fi costisitoare din punct de vedere economic și al întreținerii pentru afaceri mici și persoane fizice.
• Întreținere: Întreținerea unui plotter este o sarcină mai provocatoare decât a imprimantelor. Setarea și calibrarea unui plotter sunt mai complexe comparativ cu imprimantele, necesitând ajustări atente pentru calitatea dorită a ieșirii.
• Configurare complexă: Plotterele, în special cele cu pixuri, necesită întreținere regulată, inclusiv înlocuirea pixurilor, curățarea și calibrarea, pentru a asigura performanțe ridicate.
